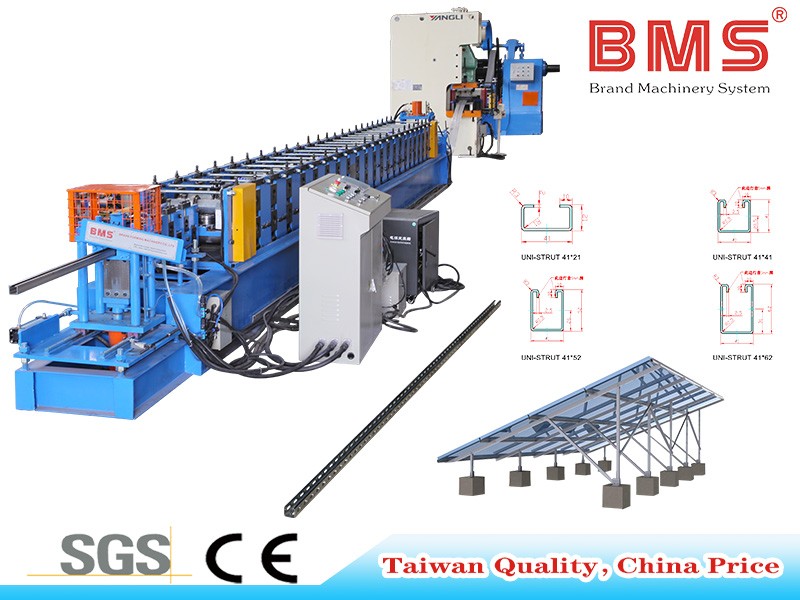

Máquina formadora de rolos de estrutura de montagem solar

Por favor, clique aqui para ver o vídeo

Perfil

Material

Espessura do material: 2,0-2,8 mm
Material aplicável: aço galvanizado (GI), aço laminado a frio (CRC)
Com força de rendimento: 245-550Mpa

Trabalho Seguir

Desbobinador→Dispositivo de Nivelamento→Alimentação servo e máquina de perfuração→Alimentar Dispositivo de guia e Sistema de Rolling Forming→Dispositivo Hidráulico de Corte Pós→rack de saída

Componentes da Máquina

1) Desbobinador hidráulico de 5 toneladas: um conjunto

Encolhimento e parada do furo interno da bobina de aço de controle hidráulico
máx. largura de alimentação:600mm
Faixa de ID da bobina: 508 ± 30 mm, Diâmetro externo: 1500 mm
Capacidade máxima:5 toneladas, motores:3KW, controle de velocidade de frequência
Motor da bomba de óleo:3KW
Adicione energia de alimentação automática e dispositivo de parada automática
Com Dispositivo de Braço de Pressão Hidráulica

2) Nivelamento Ddispositivo

Acima Três abaixo quatro totalmente Sete dispositivo de nivelamento de rolo
Com guia de material de alimentação, estrutura do corpo feita de H450 tipo de aço por soldagem
Eixos fabricados a partir de aço 45#,Tratamento térmico de têmpera e revenimento, cromagem dura. Diâmetro = φ90 mm, usinagem de precisão
Potência do motor:3KW

3) Servo Drive & Perfuração Máquina

63 toneladas Máquina de perfuração de ALTA VELOCIDADE antes da formação de rolos, equipada com um conjunto de modelo de perfuração. Máquina de perfuração de quatro lados com tampa de segurança e um lado com a porta aberta. Pelo controle do sistema PLC.

Envio de material pelo servo motor para puncionar com mais precisão, potência do servo motor 3 KW

4) Máquina Principal

Com guia de alimentação, estrutura do corpo feita de H400 tipo de aço por soldagem
Espessura da parede lateral: Q235 t18mm ;Haste de direção:ф22 Galvanizado
Rolos fabricados a partir de Rolamento de aço GCr15(= aço EN31), usinado com precisão, revestido de cromo duro; com espessura de 0,04 mm, superfície com tratamento espelhado (para vida útil mais longa e antiferrugem); Eixos fabricados em aço 45#,Tratamento térmico de têmpera e revenimento, cromagem dura. Diâmetro =80mm,precisão usinada
Transmissão de engrenagem e corrente sobre 22 passos formar
Motor principal (marca Polaroid) =15KW ,Controle de velocidade de frequência

Dispositivo de água fria

5)Dispositivo de corte pós-hidráulico

Poste para cortar, parar para cortar, tipo de design de lâmina de corte de duas peças, sem obstruir
Motor hidráulico: 5.5KW
Material da ferramenta de corte: Cr12MoV(= SKD11 com pelo menos um milhão de vezes de vida de corte), tratamento térmico para HRC58-62 graus
A potência de corte é fornecida pelo motor principal Estação hidráulica independente

5) Sistema de Controle PLCm

Controle a quantidade e comprimento de corte automaticamente
Insira os dados de produção (lote de produção, peças, comprimento, etc.) na tela sensível ao toque,
Pode terminar a produção automaticamente.
Combinado com: PLC, inversor, tela sensível ao toque, codificador, etc.

6) Ra de saídack

Sem energia, Dois unidades,com rolos para facilitar o movimento

7) Mostra do produto

Serviço pós-venda

1. A garantia é de 24 meses após o cliente receber a máquina.
Dentro de 24 meses, enviaremos gratuitamente as peças de reposição ao cliente
2. Oferecemos suporte técnico durante toda a vida útil de nossas máquinas
3. Podemos enviar nossos técnicos para instalar e treinar os trabalhadores nas fábricas dos clientes com
custo extra

Termos de troca

1. Quantidade mínima de pedido (MOQ): 1 Conjunto
2. Prazo de entrega: cerca de 45 dias úteis
3. Porto de embarque: porto de Xiamen
4.Tipo de pagamento: por T/T ou por L/C
5. Exportação: para mais de 50 países e regiões, incluindo Taiwan, Reino Unido, França, Cingapura,
Grécia, Austrália, EUA, México, Brasil, Chile, Bolívia, Trinidad, Israel, Arábia Saudita, etc

Estilo de embalagem

Método de embalagem: O corpo principal da máquina é nu e coberto por filme plástico (para proteger de poeira e corrosão), carregado no recipiente e firmemente fixado em recipiente adequado por corda de aço e trava, adequado para transporte de longa distância.
